| MOQ: | 1 jeu |
| Standard Packaging: | Palette en bois |
| Delivery Period: | 10 à 15 jours |
| Méthode De Paiement: | L/C, T/T |
| Supply Capacity: | 100 ensembles par mois |

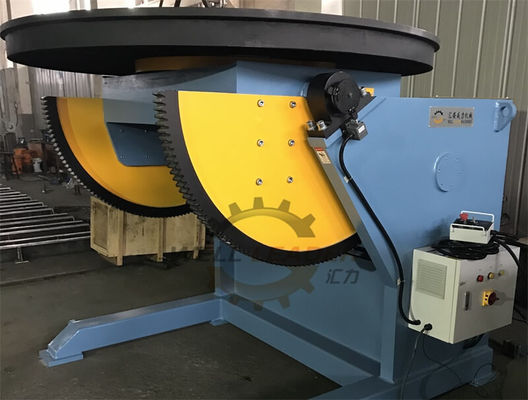

Positionneur de soudage à 360 degrés plateau tournant HB-50 position et travail constant
Notre positionneur de soudage est conçu pour faire pivoter des pièces de travail rondes ou tubulaires telles que des brides et des tuyaux à 360 degrés afin de permettre à un soudeur de se tenir dans une position et de travailler constamment sur une surface plane.Cela empêche la fatigue des travailleurs et augmente la productivité puisque le soudeur n'a pas besoin de se déplacer constamment autour de la pièce à usiner pour terminer la soudureCette méthode de présentation des pièces tend également à assurer des soudures de qualité constante, car aucune charge aérienne ou verticale n'est impliquée.Le raccordement des tuyaux ou la fixation de raccords de tuyaux tels que les brides et les vannes est une tâche problématique du point de vue de l'exécution en raison du plan de travail à 360 degrésSans l'utilisation d'un outil tel que le positionneur de soudage, l'ouvrier peut avoir à se déplacer constamment autour et sous la pièce à travailler pour terminer le joint, ce qui n'est pas propice à un soudage de bonne qualité..Pour éviter les interruptions fréquentes sur les coutures de soudage, un positionneur de soudage est un outil de soudage nécessaire et efficace.
Caractéristiques:
- Structure de roulement de haute précision avec rotation illimitée à 360o.
- Mitsubishi / Schneider Inverter pour fournir une vitesse variable sans pas.
- Les composants électriques Siemens/Schneider.
- Une télécommande avec de longs câbles.
- Une télécommande sans fil.
- Indication du degré d'inclinaison
- Commutateur limité pour éviter les inclinations.
- Le câble d'alimentation rapide est fourni.
- Approuvé CE.
Paramètres techniques:
- Capacité d'inclinaison nominale: 1200 kg à pleine position
- Gravité maximale: 300 mm
- Max excentrique: 200 mm
- Vitesse de rotation: 0,12 à 1,2 tours par minute
- Vitesse d'inclinaison: 0,35 rm
- Plage d'inclinaison: 0 à 120 degrés
- Moteur à rotation: 1,1 kW
- Moteur à inclinaison: 1,1 kW
- Taille de la table: Φ1200 mm
- Plage de serrage de l' écouteur: 2 ¢-10 ¢
Plage d'approvisionnement (pour chaque modèle standard):
- Corps principal avec moteur et boîte de vitesses, table, roulements, etc.
- Armoire de commande avec composants Schneider et connecteur de câble d'alimentation rapide
- Boîte de télécommande avec câble de 6m
- Une télécommande sans fil.
- La pédale.
-Soudage à la broche WP-300 pour tuyaux 2-10
- Documents relatifs, y compris les dessins mécaniques, les schémas électriques, le manuel d'utilisation, etc.
- Des pièces de rechange: boutons, lumières, potentiomètres.
| Modèle | HB-03 | HB-05 | HB-08 | Le HB-10 | HB-20 | Le HB-30 | Le HB-50 | HB-100 |
| Capacité nominale | 300 kg ou plus | 500 kg ou plus | 800 kg | 1 000 kg | 2 000 kg | 3 000 kg | 5 000 kg | 10 000 kg |
| Gravité maximale à la capacité nominale | 200 mm | 250 mm | 300 mm | 300 mm | 300 mm | 300 mm | 300 mm | 400 mm |
| Excentricité maximale à la capacité nominale | 150 mm | 150 mm | 150 mm | 150 mm | 200 mm | 200 mm | 200 mm | 200 mm |
| Velocité de rotation (rpm) | 0.2-2 | 0.12 à 1.2 | 0.12 à 1.2 | 0.12 à 1.2 | 0.1-1.0 | 0.05 à 0.5 | 0.05 à 0.5 | 0.05 à 0.5 |
| Velocité d'inclinaison (rpm) | à la main/1.3 | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 | 0.2 | 0.2 |
| Plage d'inclinaison | 0 à 90° | 0 à 90° | 0 à 90° | 0 à 120° | 0 à 120° | 0 à 120° | 0 à 120° | 0 à 120° |
| Puissance du moteur de rotation | 0.37kw | 0.4kw | 0.4kw | 0.55 kW | 0.75 kW | 1.1kw | 1.5 kW | 1.5 kW |
| Puissance du moteur à inclinaison | 0.37kw | 0.37kw | 0.37kw | 0.55 kW | 0.75 kW | 1.1kw | 1.5 kW | 2.2kw |
| Diamètre de la table | Φ600 mm | Φ800 mm | Φ800 mm | Φ900 mm | Φ1100 mm | Φ1300 mm | Φ1600 mm | Φ2000 mm |
Elle a été vendue à: l'Allemagne, le Danemark, la Roumanie, la Nouvelle-Zélande, l'Australie, Singapour, l'Indonésie, la Malaisie, l'Argentine, le Brésil, le Chili, la Turquie, la Syrie, Israël, l'Arabie saoudite, le Vietnam, l'Inde, etc.
Vidéo
Vidéo
Vidéo
Vidéo
Vidéo
Vidéo
Vidéo
Vidéo
|
|
| MOQ: | 1 jeu |
| Standard Packaging: | Palette en bois |
| Delivery Period: | 10 à 15 jours |
| Méthode De Paiement: | L/C, T/T |
| Supply Capacity: | 100 ensembles par mois |
Positionneur de soudage à 360 degrés plateau tournant HB-50 position et travail constant
Notre positionneur de soudage est conçu pour faire pivoter des pièces de travail rondes ou tubulaires telles que des brides et des tuyaux à 360 degrés afin de permettre à un soudeur de se tenir dans une position et de travailler constamment sur une surface plane.Cela empêche la fatigue des travailleurs et augmente la productivité puisque le soudeur n'a pas besoin de se déplacer constamment autour de la pièce à usiner pour terminer la soudureCette méthode de présentation des pièces tend également à assurer des soudures de qualité constante, car aucune charge aérienne ou verticale n'est impliquée.Le raccordement des tuyaux ou la fixation de raccords de tuyaux tels que les brides et les vannes est une tâche problématique du point de vue de l'exécution en raison du plan de travail à 360 degrésSans l'utilisation d'un outil tel que le positionneur de soudage, l'ouvrier peut avoir à se déplacer constamment autour et sous la pièce à travailler pour terminer le joint, ce qui n'est pas propice à un soudage de bonne qualité..Pour éviter les interruptions fréquentes sur les coutures de soudage, un positionneur de soudage est un outil de soudage nécessaire et efficace.
Caractéristiques:
- Structure de roulement de haute précision avec rotation illimitée à 360o.
- Mitsubishi / Schneider Inverter pour fournir une vitesse variable sans pas.
- Les composants électriques Siemens/Schneider.
- Une télécommande avec de longs câbles.
- Une télécommande sans fil.
- Indication du degré d'inclinaison
- Commutateur limité pour éviter les inclinations.
- Le câble d'alimentation rapide est fourni.
- Approuvé CE.
Paramètres techniques:
- Capacité d'inclinaison nominale: 1200 kg à pleine position
- Gravité maximale: 300 mm
- Max excentrique: 200 mm
- Vitesse de rotation: 0,12 à 1,2 tours par minute
- Vitesse d'inclinaison: 0,35 rm
- Plage d'inclinaison: 0 à 120 degrés
- Moteur à rotation: 1,1 kW
- Moteur à inclinaison: 1,1 kW
- Taille de la table: Φ1200 mm
- Plage de serrage de l' écouteur: 2 ¢-10 ¢
Plage d'approvisionnement (pour chaque modèle standard):
- Corps principal avec moteur et boîte de vitesses, table, roulements, etc.
- Armoire de commande avec composants Schneider et connecteur de câble d'alimentation rapide
- Boîte de télécommande avec câble de 6m
- Une télécommande sans fil.
- La pédale.
-Soudage à la broche WP-300 pour tuyaux 2-10
- Documents relatifs, y compris les dessins mécaniques, les schémas électriques, le manuel d'utilisation, etc.
- Des pièces de rechange: boutons, lumières, potentiomètres.
| Modèle | HB-03 | HB-05 | HB-08 | Le HB-10 | HB-20 | Le HB-30 | Le HB-50 | HB-100 |
| Capacité nominale | 300 kg ou plus | 500 kg ou plus | 800 kg | 1 000 kg | 2 000 kg | 3 000 kg | 5 000 kg | 10 000 kg |
| Gravité maximale à la capacité nominale | 200 mm | 250 mm | 300 mm | 300 mm | 300 mm | 300 mm | 300 mm | 400 mm |
| Excentricité maximale à la capacité nominale | 150 mm | 150 mm | 150 mm | 150 mm | 200 mm | 200 mm | 200 mm | 200 mm |
| Velocité de rotation (rpm) | 0.2-2 | 0.12 à 1.2 | 0.12 à 1.2 | 0.12 à 1.2 | 0.1-1.0 | 0.05 à 0.5 | 0.05 à 0.5 | 0.05 à 0.5 |
| Velocité d'inclinaison (rpm) | à la main/1.3 | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 | 0.2 | 0.2 |
| Plage d'inclinaison | 0 à 90° | 0 à 90° | 0 à 90° | 0 à 120° | 0 à 120° | 0 à 120° | 0 à 120° | 0 à 120° |
| Puissance du moteur de rotation | 0.37kw | 0.4kw | 0.4kw | 0.55 kW | 0.75 kW | 1.1kw | 1.5 kW | 1.5 kW |
| Puissance du moteur à inclinaison | 0.37kw | 0.37kw | 0.37kw | 0.55 kW | 0.75 kW | 1.1kw | 1.5 kW | 2.2kw |
| Diamètre de la table | Φ600 mm | Φ800 mm | Φ800 mm | Φ900 mm | Φ1100 mm | Φ1300 mm | Φ1600 mm | Φ2000 mm |
Elle a été vendue à: l'Allemagne, le Danemark, la Roumanie, la Nouvelle-Zélande, l'Australie, Singapour, l'Indonésie, la Malaisie, l'Argentine, le Brésil, le Chili, la Turquie, la Syrie, Israël, l'Arabie saoudite, le Vietnam, l'Inde, etc.
