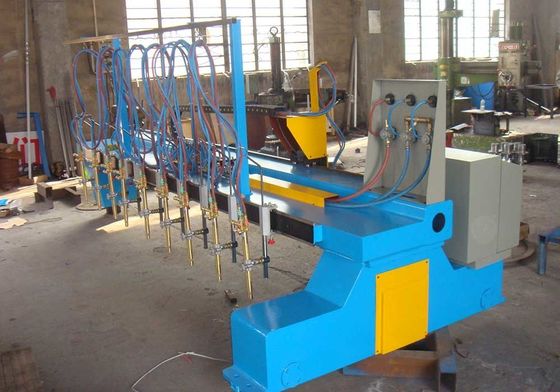

Machine de découpe à la flamme ZG Machine de découpe à bande de coupe longitudinale et transversale

La machine de découpe de bandes ZG est un équipement de découpe de tôle d'acier à haut rendement, conçu pour la fabrication de structures métalliques.haute précision et faible déformation, est une machine de découpe idéale pour la fabrication de structures métalliques.



La machine de découpe de bandes ZG est un équipement de découpe de tôle d'acier à haut rendement, conçu pour la fabrication de structures métalliques.haute précision et faible déformation, est une machine de découpe idéale pour la fabrication de structures métalliques.

La machine de découpe à bande ZG est composée d'un châssis en T, d'un rail longitudinal, d'un système de conduite longitudinal et transversal, d'un système d'alimentation en gaz, d'un système de commande électrique, de torches de coupe et d'un châssis de torche.

Le rail longitudinal est précision usiné à partir de rails en acier. Il y a rack précision usiné à l'extérieur du rail. Le rail longitudinal et transversal sont tous deux usinés sur broyeur de précision,pour assurer la précision de coupeLe mouvement longitudinal est entraîné par le moteur AC à travers le train et le rack pour déplacer le cadre sur le rail longitudinal.Les mouvements longitudinaux et transversaux sont réglés par le système de réglage de vitesse CA, qui a une large portée et une vitesse stable.

Les torches sont installées sur le rail sur le faisceau du cadre. Elles peuvent se déplacer à gauche ou à droite sur le rail et sont verrouillées manuellement.La torche transversale est installée sur le côté arrière du faisceau de cadre sur le porte-torches, il peut soulever manuellement aussi.

Le système d'alimentation en gaz est composé d'un régulateur d'ajustement du gaz et d'un dispositif de tuyauterie.



Modèle	ZG-3000	ZG-4000	ZG-5000	ZG-6000
Portée du rail	3 000 mm	Pour les véhicules à moteur	5 000 mm	6 000 mm
Largeur de coupe	90 à 2300 mm	90 à 3300 mm	90 à 4300 mm	90 à 5300 mm
Vitesse de coupe	Le système d'échantillonnage doit être conforme à l'annexe I.	Le système d'échantillonnage doit être conforme à l'annexe I.	Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil.	Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil.
Conduire une voiture	seule	seule	Le double.	Le double.
Épaisseur de coupe	6 à 100 mm	6 à 100 mm	6 à 100 mm	6 à 100 mm
