HB-12 Positionneur de soudage rotatif Pièces de travail rondes ou tubulaires

MOQ:	1 jeu
Standard Packaging:	Palette en bois
Delivery Period:	10 à 15 jours
Méthode De Paiement:	L/C, T/T
Supply Capacity:	100 ensembles par mois

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

R.P.CHINE

Nom de marque

OTA

Certification

CE, ISO

Code du SH:

84688000

Distance maximale de virage:

Pour les véhicules à moteur

Angle d'inclinaison:

0-90°

Garantie:

1 année

Excentricité maximale:

200 mm

Le couple d'inclinaison de la table:

1000 N.m

Hauteur de la table:

800 mm

Type de roulement:

Moteur par VFD

Degré d'automation:

Automatique

Composants électriques:

- Je ne sais pas.

Plafond de charge nominale:

2 tonnes

Contrôle de vitesse:

VFD

Vitesse de rotation:

0.4 rmp

Mettre en évidence:

positionneur rotatif rond

positionneur de soudage à rotation ronde

positionneur à rotation tubulaire

Description du produit

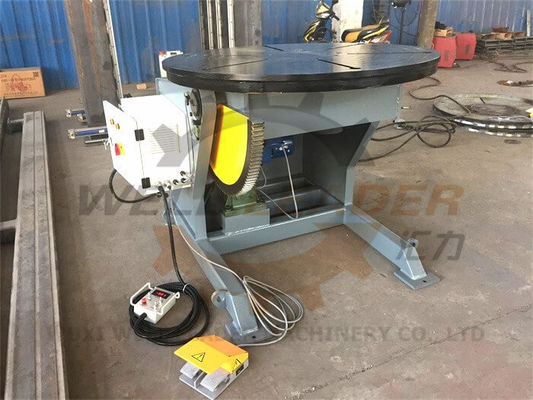

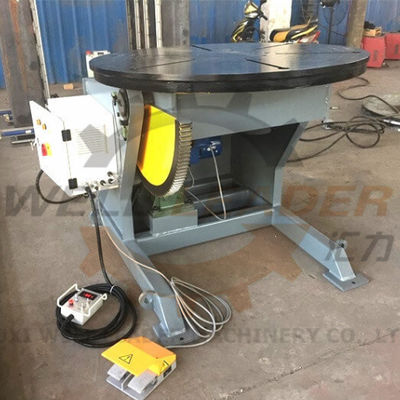

HB-12 Positionneur de soudage rotatif Pièces de travail rondes ou tubulaires rotatives

Notre positionneur de soudage est conçu pour faire pivoter des pièces de travail rondes ou tubulaires telles que des brides et des tuyaux à 360 degrés afin de permettre à un soudeur de se tenir dans une position et de travailler constamment sur une surface plane.Cela empêche la fatigue des travailleurs et augmente la productivité puisque le soudeur n'a pas besoin de se déplacer constamment autour de la pièce à usiner pour terminer la soudureCette méthode de présentation des pièces tend également à assurer des soudures de qualité constante, car aucune charge aérienne ou verticale n'est impliquée.Le raccordement des tuyaux ou la fixation de raccords de tuyaux tels que les brides et les vannes est une tâche problématique du point de vue de l'exécution en raison du plan de travail à 360 degrésSans l'utilisation d'un outil tel que le positionneur de soudage, l'ouvrier peut avoir à se déplacer constamment autour et sous la pièce à travailler pour terminer le joint, ce qui n'est pas propice à un soudage de bonne qualité..Pour éviter les interruptions fréquentes sur les coutures de soudage, un positionneur de soudage est un outil de soudage nécessaire et efficace.

Positionneur de soudage automatique avec table tournante pour tuyaux

HB-12 Positionneur de soudage rotatif Pièces de travail rondes ou tubulaires 0

Cliquez sur la vidéo ci-dessous pour vérifier la démonstration de fonctionnement.

Caractéristiques:

- Structure de roulement de haute précision avec rotation illimitée à 360o.

- Mitsubishi / Schneider Inverter pour fournir une vitesse variable sans pas.

- Les composants électriques Siemens/Schneider.

- Une télécommande avec de longs câbles.

- Une télécommande sans fil.

- Indication du degré d'inclinaison

- Commutateur limité pour éviter les inclinations.

- Le câble d'alimentation rapide est fourni.

- Approuvé CE.

Paramètres techniques:

- Capacité d'inclinaison nominale: 1200 kg à pleine position

- Gravité maximale: 300 mm

- Max excentrique: 200 mm

- Vitesse de rotation: 0,12 à 1,2 tours par minute

- Vitesse d'inclinaison: 0,35 rm

- Plage d'inclinaison: 0 à 120 degrés

- Moteur à rotation: 1,1 kW

- Moteur à inclinaison: 1,1 kW

- Taille de la table: Φ1200 mm

- Plage de serrage de l' écouteur: 2 ¢-10 ¢

Plage d'approvisionnement (pour chaque modèle standard):

- Corps principal avec moteur et boîte de vitesses, table, roulements, etc.

- Armoire de commande avec composants Schneider et connecteur de câble d'alimentation rapide

- Boîte de télécommande avec câble de 6m

- Une télécommande sans fil.

- La pédale.

-Soudage à la broche WP-300 pour tuyaux 2-10

- Documents relatifs, y compris les dessins mécaniques, les schémas électriques, le manuel d'utilisation, etc.

- Des pièces de rechange: boutons, lumières, potentiomètres.

Modèle	HB-03	HB-05	HB-08	Le HB-10	HB-20	Le HB-30	Le HB-50	HB-100
Capacité nominale	300 kg ou plus	500 kg ou plus	800 kg	1 000 kg	2 000 kg	3 000 kg	5 000 kg	10 000 kg
Gravité maximale à la capacité nominale	200 mm	250 mm	300 mm	300 mm	300 mm	300 mm	300 mm	400 mm
Excentricité maximale à la capacité nominale	150 mm	150 mm	150 mm	150 mm	200 mm	200 mm	200 mm	200 mm
Velocité de rotation (rpm)	0.2-2	0.12 à 1.2	0.12 à 1.2	0.12 à 1.2	0.1-1.0	0.05 à 0.5	0.05 à 0.5	0.05 à 0.5
Velocité d'inclinaison (rpm)	à la main/1.3	0.35	0.35	0.35	0.35	0.35	0.2	0.2
Plage d'inclinaison	0 à 90°	0 à 90°	0 à 90°	0 à 120°	0 à 120°	0 à 120°	0 à 120°	0 à 120°
Puissance du moteur de rotation	0.37kw	0.4kw	0.4kw	0.55 kW	0.75 kW	1.1kw	1.5 kW	1.5 kW
Puissance du moteur à inclinaison	0.37kw	0.37kw	0.37kw	0.55 kW	0.75 kW	1.1kw	1.5 kW	2.2kw
Diamètre de la table	Φ600 mm	Φ800 mm	Φ800 mm	Φ900 mm	Φ1100 mm	Φ1300 mm	Φ1600 mm	Φ2000 mm

Elle a été vendue à: l'Allemagne, le Danemark, la Roumanie, la Nouvelle-Zélande, l'Australie, Singapour, l'Indonésie, la Malaisie, l'Argentine, le Brésil, le Chili, la Turquie, la Syrie, Israël, l'Arabie saoudite, le Vietnam, l'Inde, etc.
